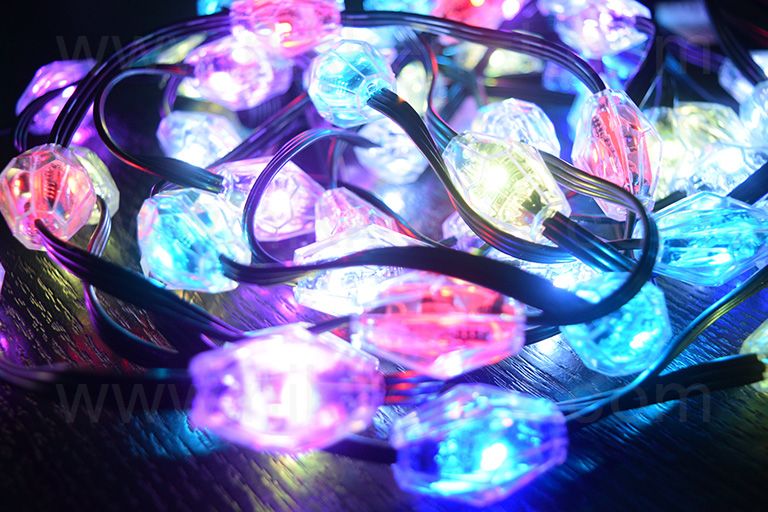

SPI対応RGBピクセルストリングR2 両面発光ダイヤ型 1ピクセル1アドレス、UCS2903、50ピクセルピッチ10cm、黒コード
※電源・コントローラは別売りです。当商品のみでは点灯致しません。※
SPI制御に対応したRGBピクセルストリングです。※電源・コントローラ別売り※
動きのある「明かり」をお探しの方へ！目立たせる用途に！
途中（１ピクセル単位）で切断可能です。
約10cm間隔に１ピクセル配置されています。
当ライト点灯には、下記機器構成例をご参考にしてください。
下記 DMX-SPIコントローラ
「SPI対応RGBピクセルストリングR2用灯体間延長ケーブル(1m)」、
「AC/DCアダプタ 8.5A100W級」、「ACプラグ付きコード」
「DC12V用コード （コントローラ～AC/DCアダプタ接続用（市販品）」を使用

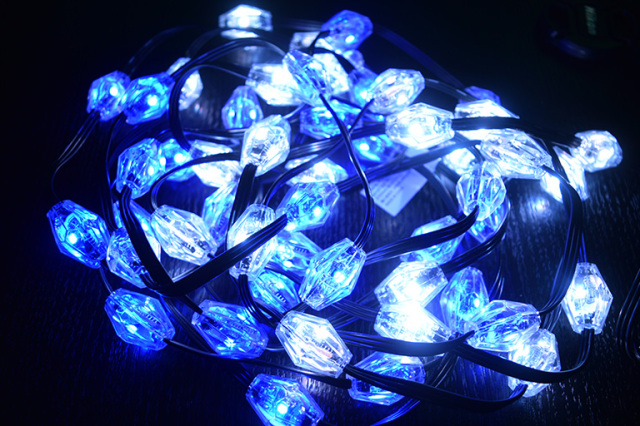

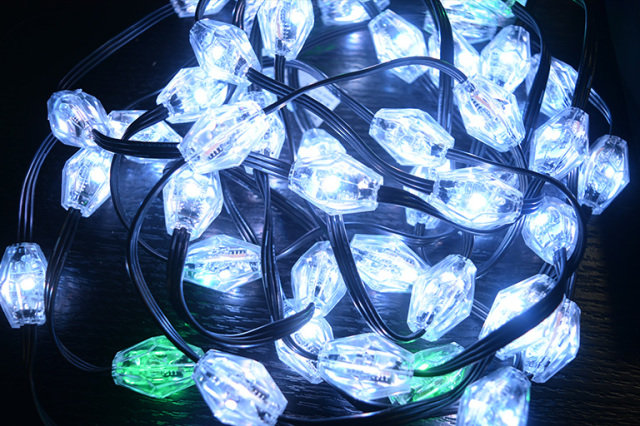

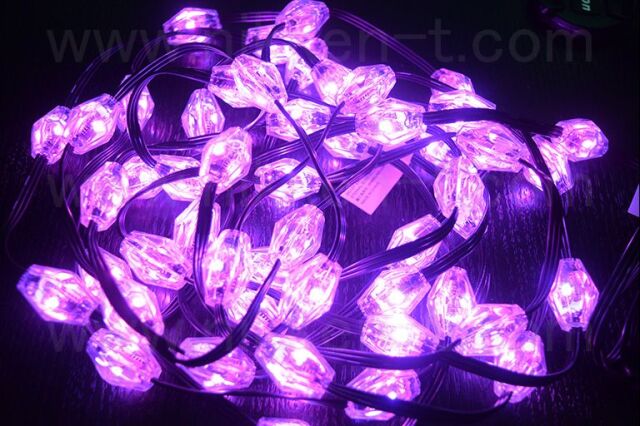

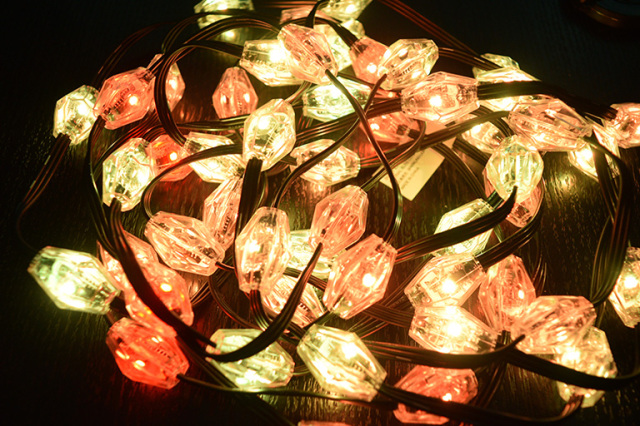

SPI制御に対応したRGBピクセルストリングのダイヤ型バージョンです。

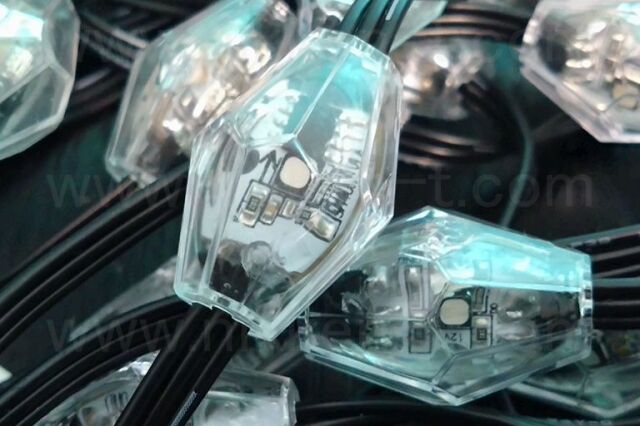

1つのピクセルに 2個の RGB LED球を搭載しており、フルカラーの表現が可能です。
1ピクセル1アドレスで、ピクセルごとに色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。
1ピクセルで3チャンネル（RGB）、全体で150チャンネルになります。
その他の仕様
ピクセル間のピッチは10cm、ピクセル間のコードをカットして1ピクセル単位で使用することも可能です。
DC12V仕様です。消費電力は1セット50ピクセルで42Wになります。
連結する場合は中継電源ケーブルを使用して12V電源を挿入する必要があります。
※制御側チャンネル数の制限やSPI信号の減衰により、電源を挿入した場合でも連結できる長さには限りがあります。
信号減衰による制御不具合が発生する場合は連結本数の削減やSPIアンプ（信号増幅器）の導入をご検討ください。
LEDドライバICは UCS2903（コントローラ／デコーダ・DC電源別売）
制御には別途、UCS2903 に対応した SPIコントローラや DMX-SPIデコーダが必要です。
下記 DMX-SPIコントローラ、 Light-O-Rama SPIピクセルコントローラがご使用いただけます。
DMX512で制御する場合は DMX-SPIデコーダ（アドレス設定可能タイプ／ アドレス設定不可タイプ）をご使用ください。
またDC12V電源も別途必要です。電源容量は余裕を見てお選びください（容量の目安：灯体消費電力の1.4倍）。

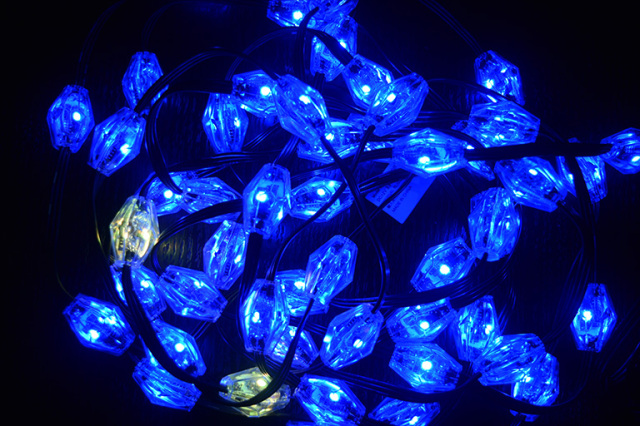

※上記のコントローラ／デコーダで制御する場合、電源投入時に全ピクセルが一瞬青く点灯します。あらかじめご了承ください。
※上記IC対応のコントローラ／デコーダでも、他社製品の場合相性により正常に制御できない可能性がございます。弊社以外のコントローラ／デコーダによる動作保証は行っておりません。
使用上の注意点
※DMX-SPIデコーダ／SPIコントローラとの接続には、電線の先バラ加工が必要になります。
本体を加工したくない場合は、灯体間延長ケーブル をお求めの上、延長ケーブルを加工してください。

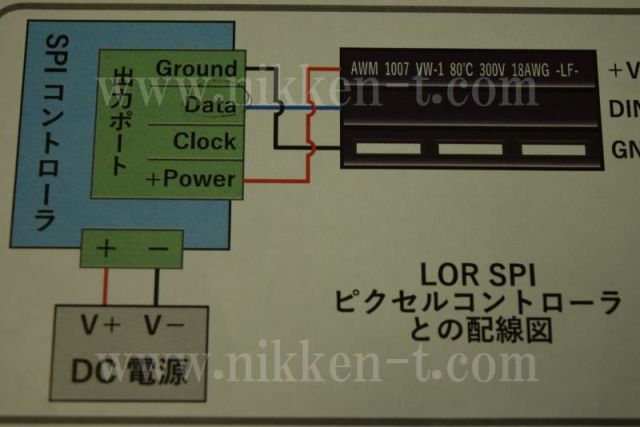

配線方法・線の割り当てについては 配線方法とピンアサインの資料 をご参照ください。
※電源投入時に全ピクセルが一瞬青く点灯する場合があります。あらかじめご了承ください。
点灯には、電源（AC/DCアダプタ）、コントローラが別途必要です。
※※ ↓↓コントローラは以下モデルご使用いただけます)。
※※ ↓↓リモコン付き簡易コントローラ「SPIコントローラ SC ＆ リモコン R9 セット」
※※ ↑↑計32通りの点灯パターン（単色点灯可能）、リモコンでパターン変更可
※※ ↓↓「DMX-SPIコントローラ DSA」
※※ ↑↑計32通りの点灯パターン（単色点灯可能）、別売りリモコン使用可能
※※ ↓↓「DMX-SPIコントローラ DS-L」
※※ ↑↑計32通りの点灯パターン（単色点灯可能）、別売りリモコン使用可能
※※ ↓↓コントローラに接続する際は、「SPI対応RGBピクセルストリングR2用灯体間延長ケーブル(3m)をご使用ください。
※※ AC/DCアダプタは、電球の長さに応じたものをご用意ください。
※※ 電源、コントローラは未防水品ですので、屋外など水に濡れる場所での使用には防水ボックスが必要です。
※※ コントローラ、AC/DCアダプタと結線は、精密ドライバー（マイナス）で接続してご使用ください。
※※ 接続する電球量によって、電源（AC/DCアダプタ）、電線の仕様、結線方法が変動致します。
※※ 電圧降下、信号減衰対策を考慮した機器構成が必要です。
☆別売りコントローラ、AC/DCアダプタ、連結部は未防水です。カバーなど別途防水対策を施してください☆
現在、弊店在庫僅かですが ご希望がございましたらお問合せくださいませ。
電源投入時に全ピクセルが一瞬青く点灯する場合があります。あらかじめご了承ください。
（注意）画像のものと色合い等、多少仕様が異なる場合もございます。
商品仕様
SPI対応RGBピクセルストリングR2、両面発光ダイヤ型、1ピクセル1アドレス、DC12V仕様、UCS2903、50ピクセル、ピッチ10cm、黒コード
消費電力42ｗ １ピクセル単位で切断可（コントローラ、AC/DCアダプタ別売り）
コード全長:約5m
ピクセル間のピッチ:10cm
ピクセルモジュール:20×20×28mm
［LEDカラー］
RGB
［点滅パターン］
点滅、常時点灯（別売りコントローラ、AC／DCアダプタ別途要）
（注意事項）
※交換・返品は初期不良のみの対応となっております。
※商品はモニターによって色合いが異なって見える場合があります。
※ライト部分は防滴です。
商品説明
SPI対応RGBピクセルストリングR2、両面発光ダイヤ型、1ピクセル1アドレス、DC12V仕様、UCS2903、50ピクセル、ピッチ10cm、黒コード5m ※電源・コントローラ別売り※ SPI制御に対応したRGBピクセルストリングのダイヤ型バージョンです。 ダイヤ型のピクセルモジュールが50ピクセル連結されています。 1つのピクセルに片面1個、両面で2個の RGB LED球を搭載しており、フルカラーの表現が可能です。 1ピクセル1アドレスで、ピクセルごとに色・明るさを制御できます。 DMX-SPIデコーダを使用することで DMX512による制御も可能です。 1ピクセルで3チャンネル（RGB）、全体で150チャンネルになります。 DC12V 消費電力:42W 球数：50ピクセル(100LED) コード全長：約5.1m ピクセル間のピッチ：100mm リードケーブル：約600mm エンドケーブル：約600mm ピクセルモジュール：20×20×28mm 2セット(約10m)まで可能 それ以上連結する場合は要中継電源 当商品5ｍ1本でご使用の場合、 ・DMX-SPIコントローラ DS-L、DSA、SPIコントローラ SC ・AC/DCアダプタ、5A、60W以上が必要です。 ※注）延長して連結も可能ですが、電源（AC/DCアダプタ）、連結用電線、電圧降下、信号減衰対策が必要となります。 ※注）コントローラに接続する際は、「SPI対応RGBピクセルストリングR2用灯体間延長ケーブル(1m)をご使用ください。電線の先バラ加工が必要になります。
商品仕様
| 製品名: | ※電源・コントローラ別売り※ SPI対応RGBピクセルストリングR2 両面発光ダイヤ型 1ピクセル1アドレス DC12V UCS2903 50ピクセル ピッチ10cm 黒コード |
|---|---|
| 型番: | SPLT-EL-LED-PXL-SPI-12V-R2-BDIA-U293-U1-50-P100-BRGB |
| 製造年: | 2024年 |
