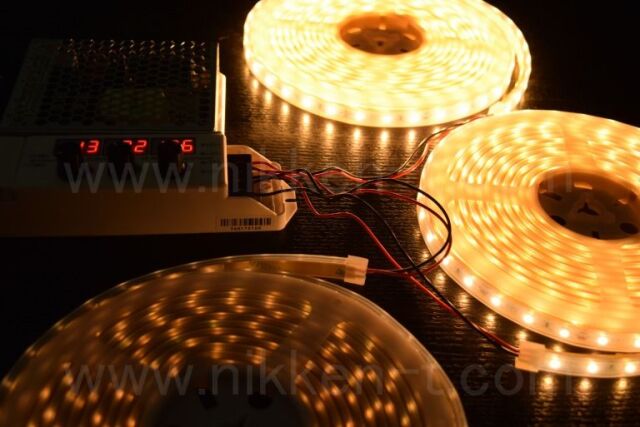

↓↓SMD3528型 テープライト(単色) 調光例
RGB3チャンネル調光コントローラ
任意色固定可能 R2
任意の色に固定して点灯が可能な RGB3ch調光コントローラです。
DC12V~24Vの RGB3ch(アドレス無し)の灯体の調光が可能です。
弊社の DC12V または DC24V仕様の RGB3ch LEDテープライト・LEDモジュール・ネオンフレックス・PARライト・ウオールウオッシャー等にご使用いただけます。
点灯モード

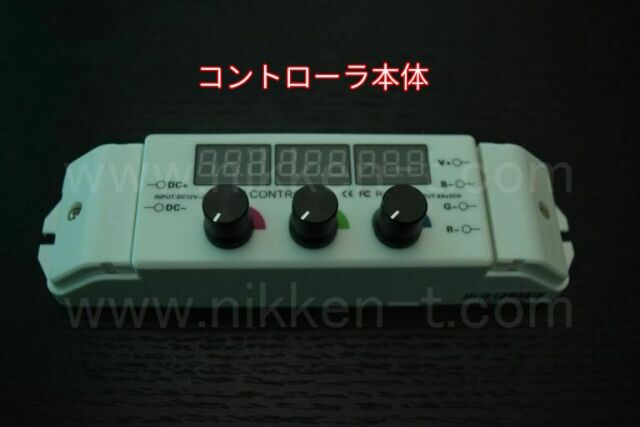

本体の R(赤)、G(緑)、B(青)のつまみを調節することで、RGB3chの灯体をお好みの色で点灯させることができます。
任意色固定モード以外に、ステップ色変化・ストロボ点滅・フェード点滅・カラーグラデーション等、カラーバリエーションを含めると全37モードを搭載しています。
明るさやスピードの調節が可能なほか、一時停止機能も搭載しています。

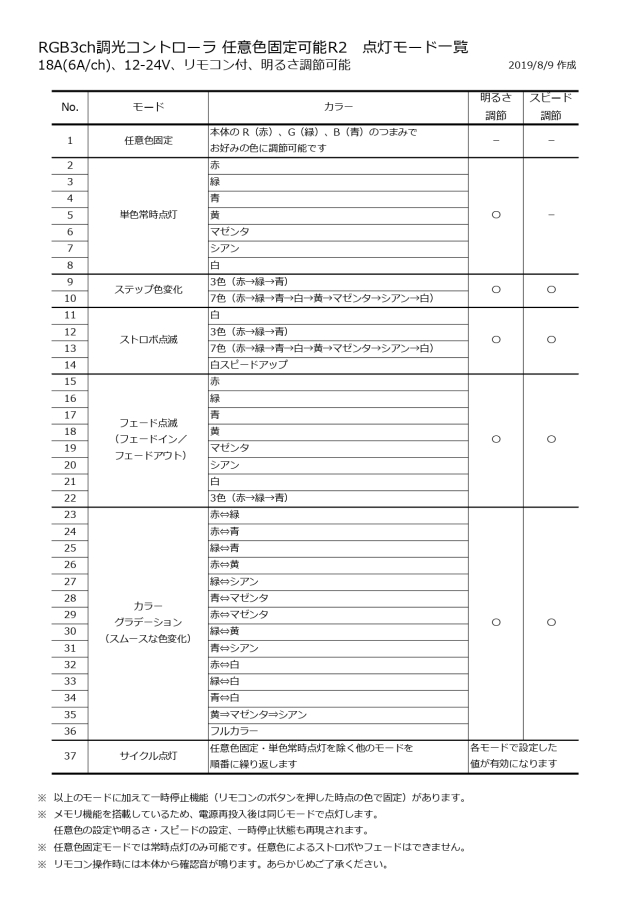

詳細は 点灯モード一覧 をご覧ください。
※任意色固定モードでは常時点灯のみ可能です。任意色によるストロボやフェードはできません。また、任意色固定モードでは明るさ調節はできません。
※メモリ機能を搭載しているため、電源再投入後は同じモードで点灯します。任意色の設定や明るさ・スピードの設定、一時停止状態も再現されます。

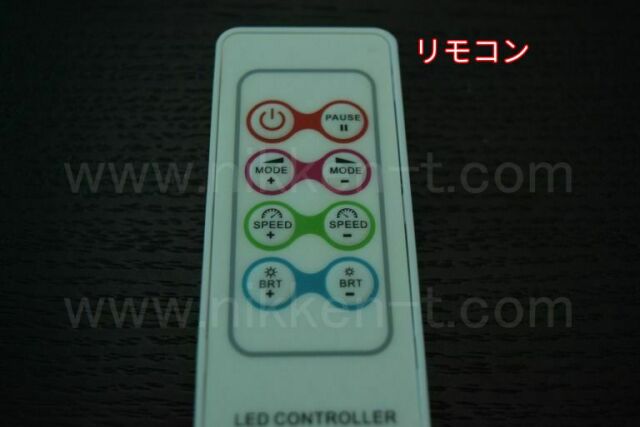

リモコン付属(任意色の設定はリモコンではできません)
付属のリモコンで on/off やモード変更・スピード/明るさ調節が可能です。 任意色の設定は、リモコンではできません。(本体のつまみで設定します)
※リモコン操作時には本体から確認音が鳴ります。あらかじめご了承ください。
電流容量 最大6A/ch(合計最大18A)
電流容量は R・G・B各チャンネルあたり最大6A、3チャンネル合計で最大18Aです。
電力容量は 12Vの場合 最大72W/ch(合計最大216W)、24Vの場合 最大144W/ch(合計最大432W)です。
※安定した動作の為に、接続する灯体の消費電力の合計は上記電力容量の7-8割以内を目安としてください。

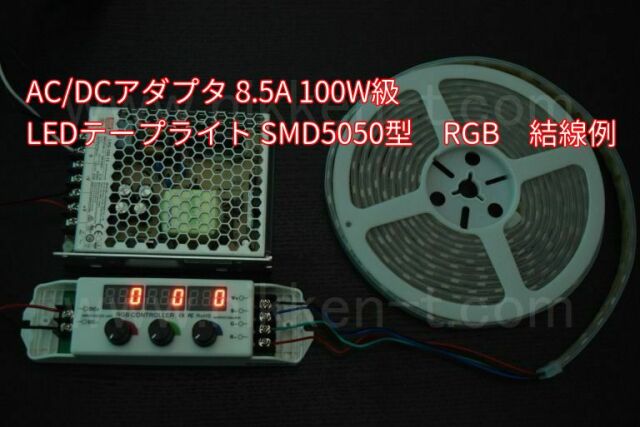

SMD5050型(60球/mタイプ)の RGBテープライト 5m巻き を接続する場合、3巻(15m)以内でお使いください。
※各製品の消費電力値は製品の販売単位そのままで点灯させた場合を基準にした値です。短くカットして使用する場合、単位長さ(モジュール数)あたりの消費電力は上昇します。
カットして使用する場合はより余裕を見て消費電力を計算してください。
※直列連結可能な長さ(モジュール数)は灯体の種類ごとに上限があります。直列連結可能な長さを超える場合は並列に接続してください。
※別売の信号増幅器(アンプ)を使用することで、1台のコントローラで制御する灯体をさらに増設することが可能です。
ご使用方法・ご注意点

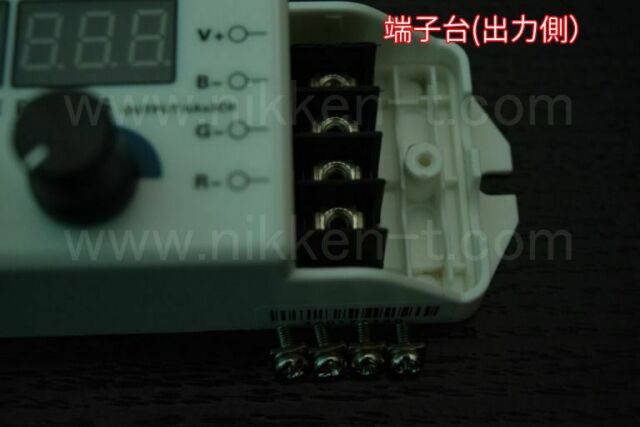

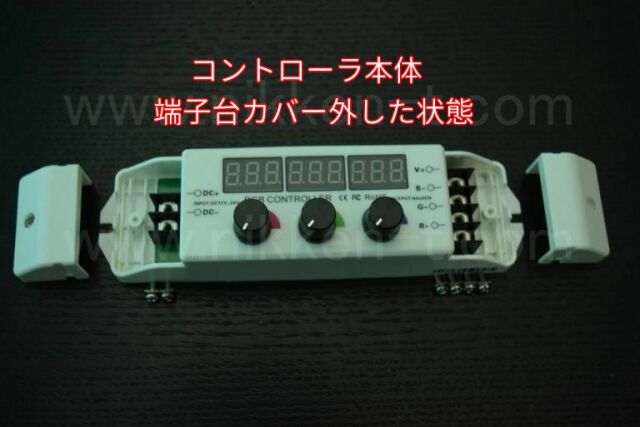

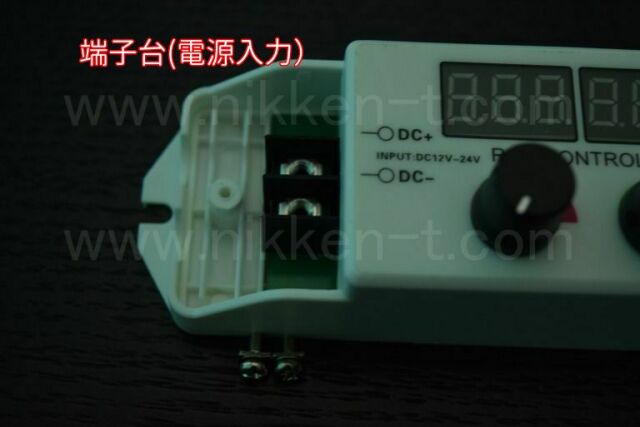

※DC電源入力端子(DC+, DC-)および R, G, B, V+ の出力端子は、電線ネジ止め式の端子台です。
※DC電源(AC/DCアダプタ)は別売です。接続する灯体の電圧仕様・消費電力に応じて、適切な電圧・容量の DC電源をご用意ください。
※本製品にコード類は付属しておりません。
コード類が付属しない DC電源(スイッチング電源)と接続する場合、別途 2芯電線が必要になります。
また、出力が DCプラグケーブルになっている AC/DCアダプタをご使用になる場合は、ケーブルの先バラ加工が必要になります。
ご注意事項
※DC電源(AC/DCアダプタ)は別売です。電源の容量は接続する灯体の消費電力に応じて余裕を持ってお選び下さい(推奨目安:灯体消費電力の1.4倍)
現在、弊店在庫僅かですが ご希望がございましたらお問合せくださいませ。
(注意)画像のものと色合い等、多少仕様が異なる場合もございます。
商品仕様

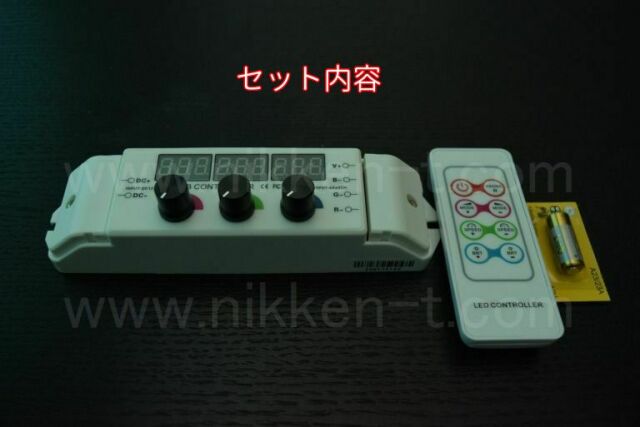

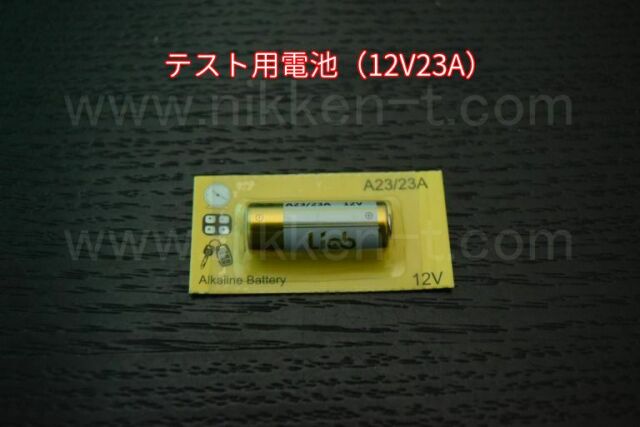

RGB3ch調光コントローラ 任意色固定可能R2、18A(6A/ch)、12-24V、リモコン付、明るさ調節可能、リモコン テスト用電池(12V23A)付き
電源(AC/DCアダプタ)別売り
(注意事項)
※交換・返品は初期不良のみの対応となっております。
※商品はモニターによって色合いが異なって見える場合があります。
商品説明
RGB3ch調光コントローラ 任意色固定可能R2、18A(6A/ch)、12-24V、リモコン付、明るさ調節可能 任意の色に固定して点灯が可能な RGB3ch調光コントローラです。 DC12V~24Vの RGB3ch(アドレス無し)の灯体の調光が可能です。 弊社の DC12V または DC24V仕様の RGB3ch LEDテープライト・LEDモジュール・ネオンフレックス・PARライト・ウオールウオッシャー等にご使用いただけます。 ことができます。 任意色固定モード以外に、ステップ色変化・ストロボ点滅・フェード点滅・カラーグラデーション等、カラーバリエーションを含めると全37モードを搭載しています。 明るさやスピードの調節が可能なほか、一時停止機能も搭載しています。 ※任意色固定モードでは常時点灯のみ可能です。任意色によるストロボやフェードはできません。また、任意色固定モードでは明るさ調節はできません。 ※メモリ機能を搭載しているため、電源再投入後は同じモードで点灯します。任意色の設定や明るさ・スピードの設定、一時停止状態も再現されます。 付属のリモコンで on/off やモード変更・スピード/明るさ調節が可能です。 任意色の設定は、リモコンではできません。(本体のつまみで設定します) ※リモコン操作時には本体から確認音が鳴ります。あらかじめご了承ください。 電流容量は R・G・B各チャンネルあたり最大6A、3チャンネル合計で最大18Aです。 電力容量は 12Vの場合 最大72W/ch(合計最大216W)、24Vの場合 最大144W/ch(合計最大432W)です。 ※安定した動作の為に、接続する灯体の消費電力の合計は上記電力容量の7-8割以内を目安としてください。 SMD5050型(60球/mタイプ)の RGBテープライト 5m巻き を接続する場合、3巻(15m)以内でお使いください。 ※各製品の消費電力値は製品の販売単位そのままで点灯させた場合を基準にした値です。短くカットして使用する場合、単位長さ(モジュール数)あたりの消費電力は上昇します。カットして使用する場合はより余裕を見て消費電力を計算してください。 ※直列連結可能な長さ(モジュール数)は灯体の種類ごとに上限があります。直列連結可能な長さを超える場合は並列に接続してください。 ※別売の信号増幅器(アンプ)を使用することで、1台のコントローラで制御する灯体をさらに増設することが可能です。
商品仕様
製品名: | RGB3ch調光コントローラ 任意色固定可能R2、18A(6A/ch)、12-24V、リモコン付、明るさ調節可能 |
---|---|
型番: | SPLT-ELL-CTRL-DC-RGB3-18A-RC-ANYCOL-R2 |
製造年: | 2023年 |
外寸法: | 幅176mm × 奥行47mm × 高さ45mm |
